아두이노 프로미니로 스마트 조명 스위치 만들기

안녕하세요

아두이노 프로 미니로 스마트 조명 스위치를 만들어 봅시다.

블루투스 모듈을 연결해서 앱으로 데이터를 전송하면 서보모터가 돌아가게 만들 것입니다.



준비물 : 아두이노 프로미니 , 아두이노 우노, 브레드 보드, 배터리 홀더

               HC-06(블루투스 모듈), sg-90(서보모터), 점퍼선



먼저 아두이노 우노로 서보모터 sg-90을 다루는 법에 대해 알고 싶다면 아래 링크를 참고해주세요

아두이노 프로미니랑 우노랑 다루는 게 똑같습니다.



아두이노로 서보모터 sg-90다루기

https://ruminz.tistory.com/160



그리고 블루투스 모듈 HC-06 다루는 법에 대해 알고 싶다면 아래 링크를 참고해주세요

https://ruminz.tistory.com/169



자 그럼 시작해봅시다.

프로그램을 아두이노 프로미니에 업로드하기 위해

먼저 아두이노 우노랑 아두이노 프로미니랑 연결해주세요



연결법은 아래 링크를 참고해주세요

아두이노 우노랑 아두이노 프로미니 연결하기

https://ruminz.tistory.com/176

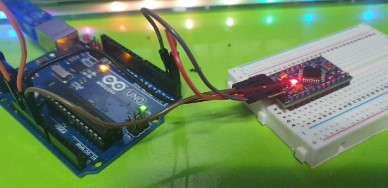

아래 사진처럼 연결했으면 된겁니다.





그리고 서보모터를 아두이노 프로미니한테 연결해주세요

여기서 우노가 아닌 프로미니로 연결해줘야 됩니다.

프로 미니 VCC를 서보모터 빨간 선

프로 미니 GND를 서보모터 갈색선

프로 미니 9번 핀을 서보모터 주황선에 연결해주세요



아래 사진처럼 연결했으면 된 겁니다.







그다음 블루투스 HC-05을 연결해봅시다.

이 역시 우노 말고 프로 미니랑 연결해주세요













 자 그럼 거의 완성이 되었습니다. 이제 아두이노 블루투스 앱을 켜줍시다. 그리고

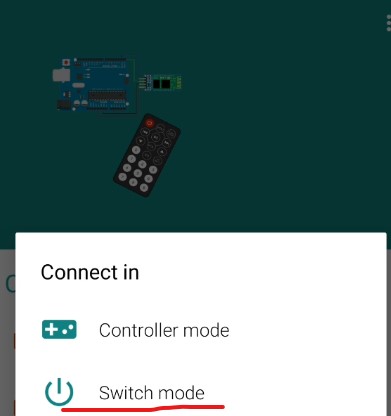

스위치 모드에 들어갑시다. HC-06을 누르고



그런 다음 톱니바퀴를 눌러 온오프 스위치를 다음과 같이 수정해줍시다.









저장을 한 다음 아두이노  IDE로 들어가서

프로그램을 업로드 시켜줍시다.

아두이노 코드



#include<Servo.h>
#include<SoftwareSerial.h>

const int btTx = 8;
const int btRx = 7;
char buffer0;
int pos = 0;

SoftwareSerial bluetooth(btTx,btRx);
Servo myservo;

void setup() {
   myservo.attach(9);
   bluetooth.begin(9600);
   Serial.begin(9600);
}

void loop() {
   buffer0 = (char)bluetooth.read();
      if(buffer0 == 'n'){
         Serial.println(buffer0);
        for (pos = 0; pos <= 130; pos += 1) {
          myservo.write(pos);
        }
      }
        if(buffer0 == 'f'){
          Serial.println(buffer0);
         for (pos = 90; pos >= 70; pos -= 1) {
           myservo.write(pos);
            }
       }
}



그 다음 프로 미니한테 업로드를 시켜줍시다.

그리고 다시 블루투스 앱을 킨 다음 스위치 버튼을 눌러주세요

모터가 돌아가는걸 확인할 수 있습니다.





sg-90 서보모터의 토크가 굉장히 약하네요

다음에는 hw-311로 진행해 보겠습니다.



이제 우노를 떼어내고 배터리 홀더를 연결 해보겠습니다.

완성~!
