아두이노 써미스터 온도센서 DM440 다루기





안녕하세요

아두이노 써미스터 온도센서 DM440을 다뤄봅시다.



DM440

써미스터란

온도에 따라 물질의 저항이 변화하는 성질을 이용한 전기적 장치입니다.

주로 회로의 전류가 일정이상으로 오르는 것을 방지하거나 회로의 온도를 감지하는 센서로써 이용됩니다.



 자 그럼 회로를 구성해봅시다.

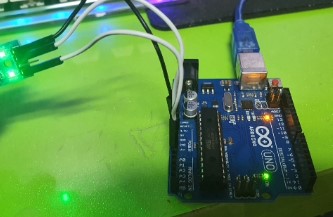

아두이노 우노랑 DM440을 연결해보았습니다.

아두이노 5V -> DM440 VCC

GND -> GND

아두이노 A0 -> A0로 연결해주세요





아두이노 코드

코드는 다음과 같이 작성해주세요

언제나 그렇듯 센서값들은 analogRead() 함수로 받아오면 됩니다.



int thermistor = A0;
int value = 0;
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  value = analogRead(A0);
  Serial.println(value);
  delay(1000);
}

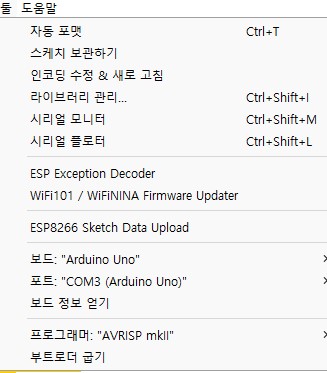

보드 설정은

우노랑 우노가 연결된 포트로 설정해주세요







그럼 시리얼모니터에 값이 뜹니다.

아무런 조치를 안취했을때 값입니다.





여기서 차가운 물체를 접촉시켜봤습니다.

저는 냉동실에 얼려져 있는 비엔나 소시지를 센서에 접촉시켜봤습니다.







값이 올라가는걸 확인할 수 있었습니다.
