아두이노 가변저항에 대해 알아보자

안녕하세요

가변저항에 대해 알아봐요



가변저항이란 이름그대로 저항이 변하는 저항을 의미합니다.

여러가지 형태가 있는데 그중에서

Bourns 3362P Series-50KΩ 를 써볼려고 합니다.



디바이스마트에서 개당 308원에 구매할수 있네요



구조



가변저항의 구조입니다. 핀이 총3개 있고 위의 드라이버 나사를 돌리면 2번 와이퍼가 돌아가면 저항이 바뀌게 됩니다.

1번과 3번에 저항을 측정했을시 고정저항 50k옴이 나오는걸 확인할수 있습니다. 차이가 나는걸 확인할수 있는데

이건 오차입니다. 모든부품엔 오차가 존재하죠.





실험결과



1번과 3번 측정



가변저항을 반시계 방향 즉 3번에서 1번방향으로 돌렸을때

1번과 2번을 측정하면 거의 0옴이 나오는걸 확인할수 있습니다.



반시계 방향으로 드라이버를 돌렸을때







1번과 2번을 측정했을때 입니다.



반시계 방향으로 끝까지 돌렸을때 입니다.

즉 드라이버를 1번방향으로 끝까지 돌렸을때 1번과 2번사이의 저항을 측정하면

0옴이 나오는걸 확인할수 있었습니다.



다음은 2번과 3번을 측정했을때 입니다.

그럼 50k옴이 나오는걸 확인할수 있습니다.





50k옴이 나왔네요



반대로 드라이버를 1번에서 3번 즉

시계 방향으로 회전했을때 각각 저항을 측정해 봤습니다.



시계방향으로 회전



먼저 1번과 2번을 측정해 봤습니다.



측정 결과 50k옴이 나오는걸 확인할수 있었습니다.

그다음 3번과 2번을 측정했습니다.





위 사진 처럼 0이 나오는걸 확인할수 있었습니다.







정리

3번에서 1번 방향 즉 반시계 방향으로 드라이버를 돌렸을때

1번과 2번을 측정하면 0옴이 나오고

3번과 2번을 측정하면 50k옴이 나옵니다.



1번에서 3번방향 즉 시계방향으로 드라이버를 돌렸을때

1번과 2번을 측정하면 50k옴이 나오고

3번과 2번을 측정하면 0옴이 나옵니다.



전압 분배법칙

즉 가변저항은 저항이 2개가 달려있고 이 저항들은 각각 저항값들을 바꿀수 있습니다.

이러한 구조는 아래와 같은 그림과 동일합니다.



전압 분배 법칙 출저 : 위키백과

Vout 즉 2번핀에서 나오는 전압은

이런식으로 된다고 합니다.

한번 맞는지 아두이노를 통해 확인을 해봅시다.

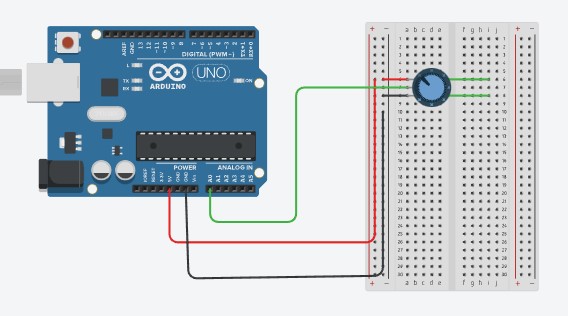

아두이노 가변저항 회로도

제가 임의로 가변저항 드라이버를 돌려놨습니다.

각각 저항을 측정해 보니



1번과 2번 저항은 20옴

2번과 3번 저항은 30옴이 나왔습니다. 위의 전압 분배법칙에 의하면 Vout = 3V가 나와야 됩니다.

실제로 맞는지 확인해 봅시다.



회로는

아래처럼 연결을 하였습니다.





3v가 측정되는걸 확인할수 있었네요 ㅎㅎ

이상 긴글 읽어주셔서 감사합니다.
