아두이노 16X2 LCD 제어하기

안녕하세요

아두이노 우노로 16X2 LCD를 제어해 봐요

LCD는





https://eduino.kr/product/detail.html?product_no=105

다음 제품을 쓸 겁니다.



회로는 다음과 같이 연결해주세요





LCD 회로

5V : VCC

GND : GND

A4 : SDA

A5 : SCL

로 연결해주세요



LiquidCrystal_I2C-master.zip

0.01MB

다음 파일을 다운로드하여 압축을 풀어주세요

그다음

아두이노 폴더에 넣어주세요





그럼 다음과 같이 메뉴에

LiqiuidCrystal_I2C가 뜹니다.

















이렇게 떴다면 다음과 같이 코드를 작성해주세요



#include <Wire.h>                        // i2C 통신을 위한 라이브러리
#include <LiquidCrystal_I2C.h>        // LCD 1602 I2C용 라이브러리
LiquidCrystal_I2C lcd(0x27,16,2);     // 접근주소: 0x3F or 0x27
void setup()
{
  lcd.init();                      // LCD 초기화
  // Print a message to the LCD.
  lcd.backlight();                // 백라이트 켜기
  lcd.setCursor(0,0);             // 1번째, 1라인
  lcd.print("Hello, world!");
  lcd.setCursor(0,1);             // 1번째, 2라인
  lcd.print("Enjoy - Eduino");
}
void loop()
{
}

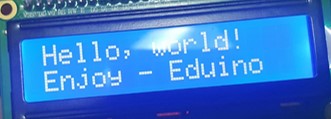

결과는 다음과 같이 뜹니다.





결과
